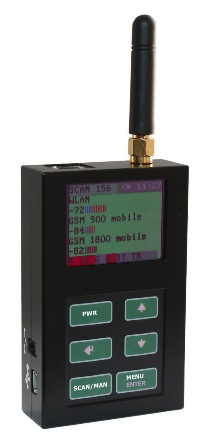

ST 165 Селективный обнаружитель цифровых радиопередающих устройств предназначен для обнаружения и идентификации передающих устройств стандартов сотовой связи и беспроводной передачи данных.
Основные улучшения ST 165 по сравнению с предыдущей моделью ST 062 состоят в следующем:
- Настройка на «местный» 3G диапазон непосредственно пользователем.
- Отключение встроенного Li-Pol аккумулятора при длительном хранении изделия.
- Обновленное программное обеспечение
|
Стандарты
|
Устройства
|
- CDMA 450, GSM 900, 1800, UMTS (3G)
- WI FI
- BLUETOOTH
- DECT
|
- Телефоны и модемы сотовой связи CDMA,GSM и 3G
- WI FI и беспроводные 2.4ГГц видеокамеры
- BLUETOOTH гарнитуры
- Телефоны минисотовой связи
|
ДОПОЛНИТЕЛЬНО индицируется уровень сигналов БАЗОВЫХ СТАНЦИЙ и интенсивность обмена данными.
По принципу действия ST 165 представляет собой приемник прямого преобразования с цифровым управлением и выводом информации на цветной OLED дисплей.
Обнаружение сигналов осуществляется последовательным просмотром частотных диапазонов обнаруживаемых стандартов передачи данных. Порог обнаружения и количество просматриваемых диапазонов выбирается пользователем.
АВТОМАТИЧЕСКИЙ РЕЖИМ
Предназначен для обнаружение сигналов по заданному порогу и сохранение в ПРОТОКОЛЕ СОБЫТИЙ.
|
|
1
|
Выбранный режим работы |
|
2
|
Индикация отсутствия разрешения записи в ПРОТОКОЛ СОБЫТИЙ. При разрешении сменится на счетчик вида: «000». |
|
3
|
Численная индикация уровня сигнала в дБ. |
|
4
|
9 – GSM 900
18 - GSM 1800
3G - 3G (UMTS)
W - WIFI (WLAN)
BT - BLUETOOTH
DT - DECT
24 - отличные от WLAN и BLUETOOTH устройства работающие в диапазоне 2.4 ГГЦ (например, беспроводные видеокамеры, СВЧ печи) |
Строка в нижней части дисплея, отображает сокращенные названия выбранных пользователем для работы стандартов цифровой передачи данных.
Предусмотрена работа по расписанию.
РУЧНОЙ РЕЖИМ
Индикация уровня сигнала + временная диаграмма + уровень базовых станций.
|
|
1
|
Индикация просмотра сигналов только МОБИЛЬНЫХ устройств. При выборе просмотра БАЗОВЫХ СТАНЦИЙ будет индицироваться знак «Б». |
ПРОСМОТР ПРОТОКОЛА
Предназначен для просмотра протокола событий произошедших в результате работы изделия в АВТОМАТИЧЕСКОМ РЕЖИМЕ. Индицируется время наступления события, его длительность, тип события, уровень сигнала. 30 банков по 999 событий.
|
|
1
|
Номер просматриваемого банка/количество задействованных банков |
|
2
|
Номер просматриваемого события/количество событий в банке |
|
3
|
Численная индикация уровня сигнала в дБ. |
|
4
|
Обнаруженный стандарт |
ДОПОЛНИТЕЛЬНО
- Встроенное реле
(контакты выведены на внешний разъем). Предусмотрено использование контактов для включения/ выключения устройств подавления или дополнительных устройств индикации
- Внешний разъем для подключения дополнительных антенно-усилительных модулей.
Специальное программное обеспечение "ST165 ANALYSER" позволяет:
- управлять работой изделия, как непосредственно с ПК через USB порт или через сеть Ehernet
- создавать базу данных событий;
- Обновление программного обеспечения основного блока через Internet.
Это позволяет, например, оперативно дополнять или изменять значения частот, соответствующие заданным стандартам, в зависимости от региона использования ST 165.
|
Комплектация, шт
|
Технические характеристики
|
| Основной блок |
1
|
Диапазон частот, МГц |
453-468 (Совместно с ST165.CDMA)
880-960
1705-2030
2400-2600
|
| Антенна |
2
|
Диапазон уровней отображаемого сигнала, дБм |
880-960
1705-1760
1880-2030
2400-2600 |
-75 – +10
-70 – +10
-80 – +10
-70 – +10 |
| Блок питания/зарядное устройство |
1
|
Диапазон установки порога срабатывания, дБ |
60
|
| Кабель USB |
1
|
Ослабление внеполосных сигналов, не хуже, дБ |
50
|
| Мини CD с программным обеспечением |
1
|
Внутренний источник питания Li-pol акк. батарея |
3.6В
|
| Техническое описание и инструкция по эксплуатации |
1
|
Индикация |
цветной OLED 160X128
|
| ST165.CDMA (Поставляется дополнительно) |
|
Потребляемый ток , мА, не более |
300
|
| Габариты основного блока, мм |
90x54x21
|
|
 |
