СТС с передачей информации в ультразвуковом диапазоне частот.
Описание основных компонентов
Основной блок

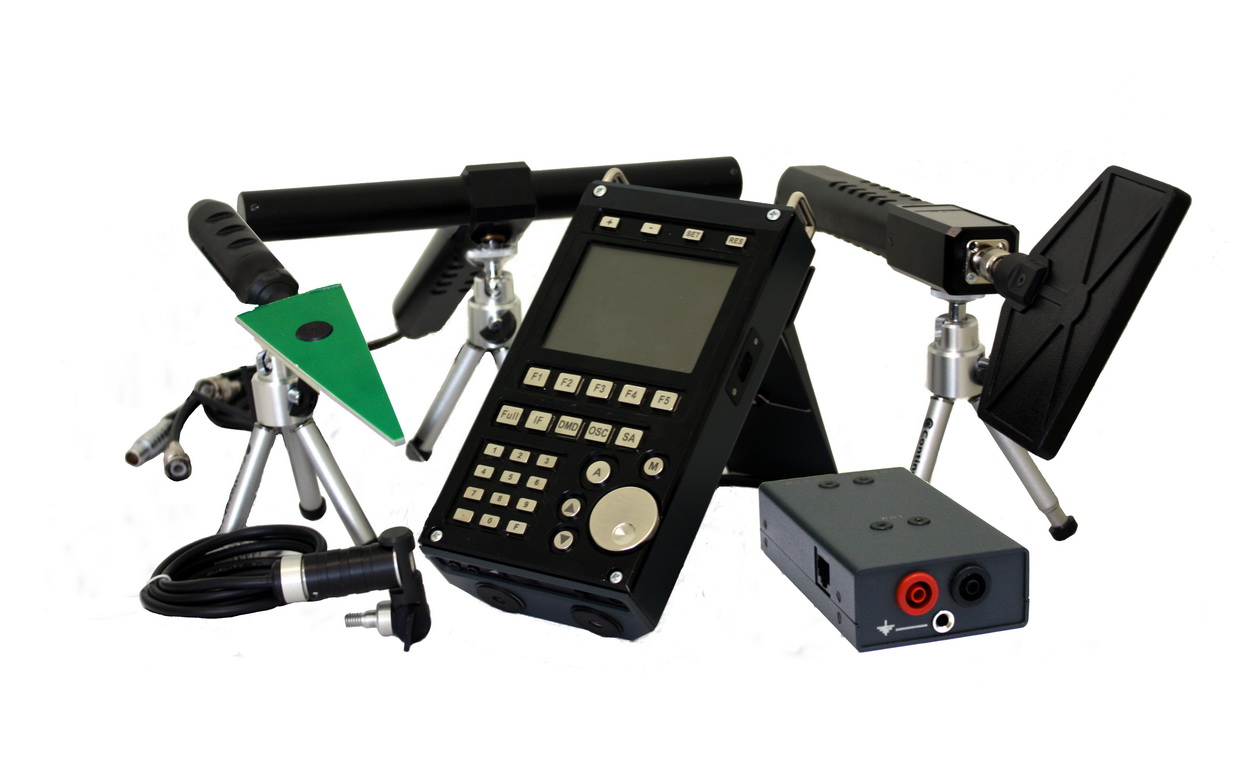

Основная составная часть комплекта изделия ST131 выполнена в виде малогабаритного переносного моноблока.
 |
1 |
Разъем приемопередачи данных и управления для УВЧ конвертора ST132.UHF», подключения СВЧ-детектора ST131.SHF и инфракрасного датчика ST131.IR |
| 2 |
Разъем для подключения акустических преобразователей, дифференциального адаптера проводных линий ST131.DLA, датчика магнитного поля ST131.MF. |
| 3 |
Разъем для подключения дополнительных преобразователей |
| 4 |
Разъем для подключения УВЧ конвертора ST131.UHF и адаптера проводных линий WLA |
| 5 |
Валкодер |
 |
1 |
Линейный выход |
| 2 |
Разъем «3.5» для подключения головных телефонов. |
| 3 |
Регулятор громкости |
| 4 |
Крышки батарейного отсека |
| 5 |
Выключатель питания |
| 6 |
Разъем для подключения блока питания |
| 7 |
USB разъем |
 |
1 |
"+" и "-" увеличение/уменьшения значения яркости дисплея. переключение между пооами |
| 2 |
"SET" вход в главное МЕНЮ |
| 3 |
"INFO" - вход в индикацию текущих настроек |
| 4 |
КОНТЕКСТНЫЕ КНОПКИ
Назначение контекстных кнопок "F1"-"F5", индицируемое на нижней строке дисплея, зависит от выбранного канала обнаружения и режима работы в данном канале.
|
| 5 |
ФУНКЦИОНАЛЬНЫЕ КНОПКИ
"Full"- включение режима "ВЕСЬ ДИАПАЗОН".
"BND" - включение режима "ПОЛОСА".
"DMD" - включение режима "ДЕМОДУЛЯЦИЯ".
"L" - включение подрежима "ШКАЛА".
"MEA" - доступ к измерительным функциям
|
| 6 |
"М" - включение опции "ПАМЯТЬ" |
| 7 |
"А" - включение опции "АВТОМАТИЧЕСКИЙ АНАЛИЗ" |
| 8 |
"" выбор в МЕНЮ, всплывающих окнах и установка уровня шума. |
| 9 |
">0<" - автоматическая установка уровня сигнала относительно значения шума |
| 10 |
"ENT" - подтверждение выбора |
| 11 |
"0-9" - цифровая клавиатура |
На нижней части основного блока расположен информационный шильд и резьбовое отверстие ?"
Программное обеспечение
Программное обеспечение "ST131 ANALYZER- PRO" СУЩЕСТВЕННО РАСШИРЯТ ВОЗМОЖНОСТИ ИЗДЕЛИЯ ПО АНАЛИЗУ СИГНАЛОВ.
УВЧ конвертор ST131.UHF
УВЧ конвертор представляет собой преобразователь радиосигналов с частотами 30Мгц - 4400МГц в частотный диапазон 0.01-30МГц.
Подключение антенны ST131.UHV.A или других, подходящих по частотному диапазону, осуществляется к разъему TNC.
На торцевой части ручки УВЧ конвертора расположен разъем для подключения блока питания.
 |
1 |
Разъем TNC |
| 2 |
Резьбовое отверстие 1/4" |
| 3 |
Индикатор включения и разряда батарей питания |
| 4 |
Индикатор качества связи с основным блоком |
| 5 |
Выключатель питания |
| 6 |
Крышка батарейного отсека |
Адаптер проводных линий ST131.AWL
ST131.AWL представляет собой понижающий трансформаторный преобразователь напряжения.
 |
1 |
Скоба для подсоединения к наплечному держателю основного блока |
| 2 |
Разъемы для подсоединения щупов |
| 3 |
Индикаторы напряжения в исследуемой линии |
ST131.AWL сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного, так и переменного, не менее 250В.
Инфракрасный датчик ST131.IR
ST131.IR представляет собой устройство, в котором конструктивно объединены приемный фотодиод и предварительный усилитель.
 |
1 |
Корпус датчика |
| 2 |
Разъём |
| 3 |
Зрачок |
На выступе передней поверхности нанесена резьба для подсоединения к крепежному элементу специальной ШТАНГИ.
ШТАНГА
Предназначена для облегчения поиска ИК - передающих устройств установленных на внешней стороне оконного проема в направлении "от окна".
 |
1 |
Ручка |
| 2 |
Штанга составная |
| 3 |
Крепежно- поворотный механизм инфракрасного датчика ST131.IR |
Штатив конструктивно состоит из четырех независимых секций с общей максимальной длиной 900мм. Поворотный механизм обеспечивает оперативную установку необходимого угол обзора в диапазоне 180°.
СВЧ антенна – детектор ST131.SHF
ST131.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны детектора и СВЧ усилителя.
 |
1 |
Ручка |
| 2 |
Логопериодическая антенна |
Низкочастотный дифференциальный усилитель ST131.DLA
ST131.DLA
представляет собой дифференциальный усилитель с трансформаторным входом.
 |
1 |
Крышка батарейного отсека |
| 2 |
Скоба для подсоединения к наплечному держателю основного блока |
| 3 |
Разъемы для подключения щупов |
| 4 |
Индикаторы напряжения в линии |
| 5 |
Индикатор включения и разряда батареи |
| 6 |
Выключатель питания |
ST131.DLA сохраняет работоспособность при наличии на входных разъемах значения напряжения, как постоянного так и переменного, не менее 250В.
Датчик магнитного поля ST131.MF
В состав St131.MF входит ферритовая антенна и предварительный усилитель. Работает в двух режимах – непосредственно датчика магнитного поля и градиентометра (переключатель режимов расположен на задней стенке корпуса антенны).
 |
1 |
Резьбовое отверстие"
|
| 2 |
Индикатор включения и разряда батарей питания
|
| 3 |
Выключатель питания
|
| 4 |
Крышка батарейного отсека
|
УВЧ антенна ST131.UHF.A
Широкополосная пассивная антенна.
Подключается к входному разъему УВЧ конвертора.
 |
1 |
Разъем TNC |
| 2 |
Антенна |
КАНАЛЫ ОБНАРУЖЕНИЯ
ST 131 имеет четыре основных канала обнаружения.
| |
Канал обнаружения |
Индикация на дисплее |
| 1 |
РАДИО
0.01-30
30-4200МГц
2500-10000МГц
|
RF channel
VHF (0.01-30МГц)
UHF (30-4200МГц)
SHF (2500-10000МГц)
|
| 2 |
ПРОВОДНОЙ |
WIRE LINE channel (0.01-30МГц)
DLA (0.3-12кГц)
|
| 3 |
ОПТИЧЕСКИЙ |
OPTICAL channel |
| 4 |
АКУСТОЭЛЕКТРИЧЕСКИЙ |
ACOUSTOELECTRIC channel (0.01-125кГц) |
КАНАЛ "РАДИО"
В этом канале обеспечивается селективный прием радиосигналов в диапазоне 10кГц – 4200МГц.
Применение СВЧ антенны – детектора расширяет частотный диапазон до 10ГГц.
КАНАЛ "ПРОВОДНОЙ"
В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовой сети, телефонных и вычислительных сетей, пожарной и охранной сигнализации) находящихся под напряжением (постоянным или переменным) до 250В.
Для исследования сигналов в диапазоне частот от 0.01-30МГц основной блок подключается к линии через ST131.WLA.
Для работы в акустическом диапазоне частот подключение к линии происходит с использованием ST131.DLA.
КАНАЛ "ОПТИЧЕСКИЙ"
В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот. Для использования в данном канале предназначен инфракрасный датчик "ST131.IF".
КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"
В этом канале обеспечивается прием, усиление и анализ электрического сигнала в диапазоне 10Гц- 125кГц. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования.
Применение тех или иных типов акустических преобразователей зависят от поставленных задач, с учетом параметров данного канала.
В ST131 реализовано:
ТРИ РЕЖИМА: "ВЕСЬ ДИАПАЗОН", "ПОЛОСА", "ДЕМОДУЛЯЦИЯ"
ТРИ ПОДРЕЖИМА: "ШКАЛА", "АВТОМАТИЧЕСКИЙ АНАЛИЗ" и "ПАМЯТЬ"
ТРИ ОПЦИИ: "ОСЦИЛЛОГРАФ","КУРСОРНЫЕ ИЗМЕРЕНИЯ" и "ЦИФРА"
РЕЖИМЫ
РЕЖИМ "ВЕСЬ ДИАПАЗОН"
Данный режим предназначен для общей визуальной оценки степени загруженности всего диапазона выбранного канала и принятия решения о переходе:
- непосредственно к анализу конкретных частот с использованием подрежима "АВТОМАТИЧЕСКИЙ АНАЛИЗ"
- детальному исследованию участков диапазона (переход в режим "ПОЛОСА").
- непосредственному звуковому контролю сигналов (переход в режим "ДЕМОДУЛЯЦИЯ")
ИНДИКАЦИЯ И УПРАВЛЕНИЕ В РЕЖИМЕ "ВЕСЬ ДИАПАЗОН"
|
|
1 |
Нижняя частота диапазона
|
| 2 |
Верхняя частота диапазона |
| 3 |
Максимальное верхнее значение отображаемого уровня сигнала |
| 4 |
Значение уровня и частоты максимального из отображаемых сигналов |
| 5 |
Усредненное значение уровня шума |
| 6 |
Выбранный демодулятор |
| 7 |
Полоса анализа режима "ПОЛОСА" |
| 8 |
Шаг перестройки ВАЛКОДЕРА |
ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК
"SET FREQ" - доступ к установке центральной частоты исследуемой полосы посредством цифровой клавиатуры.
"BAND» - выбор значения полосы сигнала для режима "ПОЛОСА".
"DETECT" - выбор варианта усреднения сигнала
"SCALE" - выбор динамического диапазона
"DIFF" - включение функции вычитания спектра
"DIGITAL" - доступ к опции "ЦИФРА"
"GAIN" - установка значения усиления входного усилителя
"FILTER" - выбор низкочастотного фильтра
Оперативная автоматическая установка спектрального изображения сигналов по вертикали относительно уровня собственных шумов производится нажатием на кнопку ">O<".
Ручное перемещение спектрального изображения сигналов относительно вертикальной оси производится кнопками > и <.
РЕЖИМ "ПОЛОСА"
Данный режим предназначен для детального анализа сигналов в заданной полосе, с применением, как визуального, так и звукового контроля.
Вход в этот режим осуществляется:
- выбором центральной частоты полосы обзора (нажатие на кнопку "SET FREQ" и набор выбранного значения)
- нажатием на кнопку "BND". В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы просмотра. При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА.
 |
1
|
Граница полосы контроля. |
| 2 |
Положение центральной частоты полосы контроля. |
РЕЖИМ "ДЕМОДУЛЯЦИЯ"
Данный режим предназначен, в основном, для звукового анализа демодулированного сигнала.
Вход в данный режим осуществляется нажатием на кнопку "DMD".
В этом случае на экране появляется три курсорных линии предназначенных для выбора необходимой полосы контроля. (Возможные варианты: 150, 75, 40, 20, 10, 5 и 2.5кГц). При этом курсорная линия черного цвета индицирует центральную частоту полосы, а оранжевые – ее края. Выбор положения курсорных линий осуществляется вращением ВАЛКОДЕРА. Подтверждение выбора – повторное нажатие на кнопку "BND".
ПОДРЕЖИМЫ
ПОДРЕЖИМ "ШКАЛА"
Данный подрежим предназначен для оперативного наглядного представления уровня сигнала в виде многосегментной шкалы с дополнительной цифровой индикацией.
"ШКАЛА" наиболее востребована в случае определения местоположения СТС.
При переходе в данную опцию без предварительного задания частоты будет выбрана максимальная частота в исследуемом диапазоне.
|
|
1 |
Шкала численных значений уровня сигнала
|
| 2 |
Шкала уровня сигнала |
| 3 |
Значение частоты и уровня сигнала |
ФУНКЦИИ КОНТЕКСТНЫХ КНОПОК
"SET FREQ" - Установка центральной частоты
"BAND"- выбор полосы отображаемого сигнала
"DETECT" - Доступ к выбору вариантов усреднения сигнала без усреднения;
- линейное усреднение: AVER x8, x16, x32, x64;
- пиковое усреднение: PEAK
- пиковое усреднение с линейным снижением: PEAKx8, PEAK x16, PEAK x32.
"STEP" - Масштаб шкалы индикации (30, 60 или 120дБ)
ПОДРЕЖИМ "АВТОМАТИЧЕСКИЙ АНАЛИЗ"
Даная опция предназначена для автом
