Прибор для обследования легких строительных конструкций, мебели и предметов интерьера с целью обнаружения электронных устройств негласного съема информации, выявления мобильных телефонов, SIM карт
Назначение:
Детектор нелинейных переходов «NR-2000» предназначен для поиска скрытно установ-ленных электронных устройств, содержащих полупроводнико-вые компоненты, таких как радиомикрофонов, проводных мик-рофонов, средств звуко- и видео записи, Sim карты, электрон-ные таймеры, ИУ СВУ и т.п., находящихся как во включенном, так и в выключенном состоянии.
Изделие обеспечивает эффективный поиск и высокую степень локализации местоположения искомых объектов в ог-раждающих строительных конструкциях (пол, потолок, стены), в предметах интерьера и мебели.
Изделие обеспечивает оператору возможность отли-чить искомые объекты от естественных (коррозионных) нели-нейных отражателей.
Основные конкурентные преимущества:
- излучаемая мощность (ERP) – не менее 700 Вт;
- точная пространственная селекция при высокой производительности поиска;
- обнаружение СВУ на дальностях эквивалентных полевому локатору «Коршун»;
- невосприимчивость к техногенным помехам городской застройки;
- обнаружение радиоэлектронных устройств за армирующими строительными конструкциями;
- уверенное обнаружение малоразмерных целей в широком диапазоне сред вмещения (в том числе во влажных средах);
- моноблочная конструкция (ружейная компоновка «булпап»), отсутствие разъемных соединений и кабелей, антенная система на раздвижной штанге, подсветка зоны поиска делают прибор компактным и удобным в использовании как в помещениях так и при обследовании больших площадей на местности.

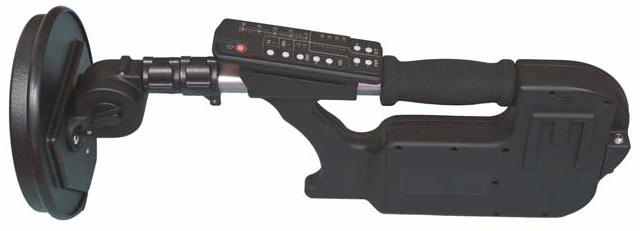

Устройство и работа:
Изделие представляет собой портативный прибор, со-стоящий из антенной системы, передатчика и двух приемников, настроенных на удвоенную и утроенную частоты сигнала пере-датчика.
Излучаемый сигнал преобразуется на облучаемых не-линейных (полупроводниковых или коррозионных металл-окисел-металл) элементах в полигармонический и переизлуча-ется.
Переизлученные сигналы второй и третьей гармоники частоты сигнала передатчика принимаются и обрабатываются приёмниками. Их переключение осуществляется пультом управления. Уровень принимаемого сигнала отображаются на светодиодной шкале «2» или «3» (градуирована в дБ от чувствительности). Он индицируется и в виде тонального сигнала в головных телефонах, уровень громкости которого пропорционален уровню принятого сигнала. Громкость сигнала может регулироваться с помощью пульта, при этом при нажатии кнопки изменения громкости шкала уровня сигнала переключается (на 1 с) для индикации уровня громкости.
Уровень излучаемой мощности может изменяться пультом управления и индуцируется шкалой пульта.
Принимаемый сигнал может ослабляться аттенюатором. Он управляется пультом с индикацией вносимого ослабления.
Для помощи при идентификации обнаруженного объекта предусмотрен режим «20К», включаемый пультом. Этот режим позволяет обнаружить наличие амплитудной модуляции принимаемого сигнала.

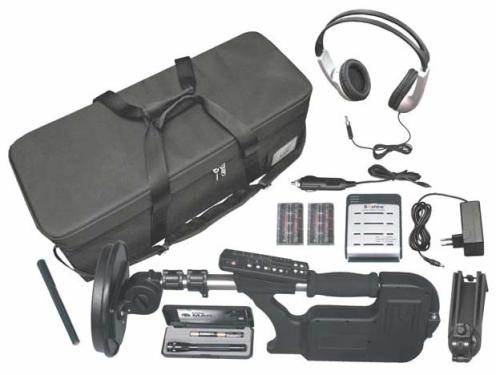

Состав:
| Блок радиолокационный |
1 |
| Аккумулятор Soshine 18650 |
4 |
| Телефоны головные |
1 |
| Фонарь |
1 |
| Кронштейн |
1 |
| Ремень |
1 |
| Зарядное устройство Soshine SC-S1 с адапте-рами: сетевым (9) и автомобильным (10) |
1 |
| Имитатор |
1 |
| Сумка-укладка |
1 |
| Руководство по эксплуатации |
1
|

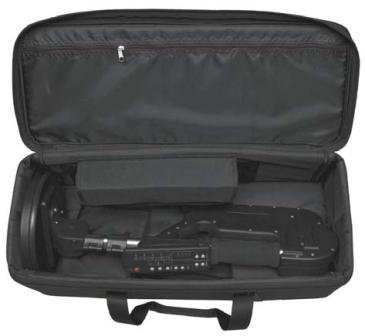

Вид изделия в сумке-укладке:
Технические характеристики модели:
| Вид модуляции |
амплитудно-импульсная |
| Режимы работы |
«Поиск», «20К» |
| Индикация уровня принимаемых сиг-налов |
световая, звуковая |
| Средняя мощность СВЧ сигнала в режиме поиска |
не более 200мВт |
| Плавная регулировка выходной мощности зондирующего сигнала |
до -15Дб с шагом 1 дБ |
| Питание |
LiION аккумулятор 7,4 В |
| Время непрерывной работы от одного комплекта аккумуляторов |
|
| режим поиска |
не менее 4 часов |
| режим 20К |
не менее 1,5 часа |
| Масса снаряженного прибора (со встроенным аккумулятором) |
не более 2,2 кг |
| Масса изделия в штатной упаковке |
не более 5,5 кг |
|
