Диапазон частот - до 6 ГГц. Предназначен для долговременного (в том числе круглосуточного), периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, выявления несанкционированных радиоизлучений, в том числе передатчиков, использующих сложные алгоритмы маскировки своей работы (накопление информации, перестройка по частоте, широкополосные и шумоподобные излучения и т.д.), детального исследования радиосигналов, локализации их источников, а также для создания архивов результатов радиомониторинга.
Предназначен для долговременного (в том числе круглосуточного), периодического или оперативного мониторинга радиообстановки, цифровой обработки и анализа сигналов, выявления несанкционированных радиоизлучений, в том числе передатчиков, использующих сложные алгоритмы маскировки своей работы (накопление информации, перестройка по частоте, широкополосные и шумоподобные излучения и т.д.), детального исследования радиосигналов, локализации их источников, а также для создания архивов результатов радиомониторинга.

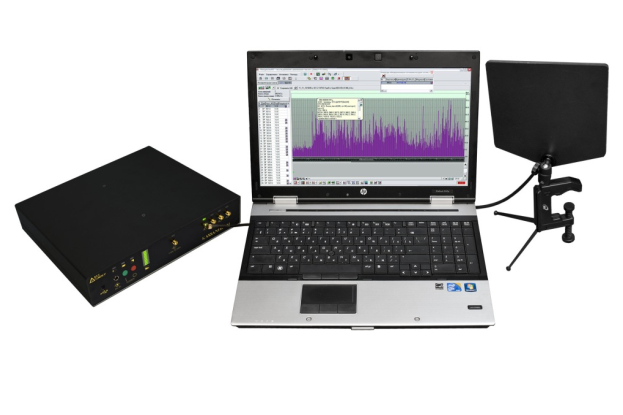

"Кассандра К6" - это уникальное сочетание новейших технических решений и передового специального программного обеспечения "RadioInspector".
Отличительные особенности комплекса "Кассандра К6":
1. Расширенный диапазон частот - до 6 ГГц.
2. Максимальная скорость сканирования свыше 2000 МГц/с при полосе анализа 20 кГц, динамический диапазон - более 115 дБ.
3. Минимальные габариты (основной блок соответствуют размерам ноутбука с диагональю экрана 13") и масса (менее 4 кг) позволяют размещать комплекс скрытно, используя стандартную сумку для ноутбуков.
4. Автоматическая классификация излучений и возможность анализа цифровых стандартов связи. Опция "DTest" позволяет автоматически идентифицировать и анализировать цифровые стандарты связи DECT, TETRA, GSM, Bluetooth, DMR, APCO 25, DRM, DVB, демодулировать APCO 25, DMR (MOTOTRBO), DRM, отображать PAL/SECAM/NTSC ТВ, выполнять цифровой анализ сигналов (векторная диаграмма, фильтрация, децимация и цифровой сдвиг сигналов в векторной форме (I/Q данные)). СПО "RadioInspectorWi-Fi" осуществляет обнаружение устройств и анализ сети Wi-Fi.
5. Удалённое управление комплексом по общей локальной или глобальной сети.
6. Антенный коммутатор (4 канала), дополнительный НЧ-вход (до 30 МГц).
7. Специальное программное обеспечение комплекса "RadioInspectorRT":
• Уникальный по качеству и возможностям оперативно изменяемый и настраиваемый в широких пределах дружественный пользовательский интерфейс, свободные параметры окон, подсказки, помощь.
• Формирование пакета заданий на сканирование в пределах рабочего диапазона с любым количеством последовательно обрабатываемых задач, каждая из которых имеет свои параметры.
• Панорама текущих, максимальных, минимальных и усреднённых значений принятых сигналов.
• Масштабируемая одним кликом панорама спектра.
• Масштабируемая спектрограмма ("водопад") - панорама во времени в 2D или 3D представлении без ограничения по времени записи.
• Маркерные и курсорные измерения.
• Сохранение всех результатов работы и возможность отложенного анализа, активация сохранённого задания и продолжение записи в базу данных панорам.
• Сохранение эталонной панорамы и возможность сравнения с ней.
• Метод разнесённого приёма с использованием антенного коммутатора.
• Управляемая линия порога, адаптивный и динамический порог.
• Список обнаруженных сигналов со статистическим вьювером.
• Формирование базы данных частотных присвоений и средства их обработки, включая специализированный калькулятор.
• ВЧ-анализатор спектра (в полосе до 8 МГц) для анализа отдельных сигналов в реальном масштабе времени.
• Запись I/Q данных;
• НЧ-анализ - осциллограф, низкочастотный анализатор спектра, октавный анализатор спектра, запись фонограмм (включая пять секунд информации до начала записи) анализ и редактирование сохранённых данных.
• Автоматические действия при обнаружении сигналов: запись аудиосигнала, анализ сигналов, в частности, на принадлежность к классу аналоговых телевизионных сигналов;
• Дополнительный анализ списка обнаруженных сигналов (числовой и графический), формирование отчётов об исследованных диапазонах частот и обнаруженных сигналах, возможность экспортировать их в форматы Microsoft Word®, Microsoft Excel®, в текстовые и графические файлы.
• Управление дополнительным приёмником для независимого низкочастотного анализа.
• Расширение функциональных возможностей за счёт дополнительных опций.
Основные технические характеристики:
|
Диапазон рабочих частот:
|
от 9 кГц до 6 ГГц
|
|
Чувствительность
|
минус 148 дБм/Гц
|
|
Динамический диапазон
|
115 дБ
|
|
Максимальное разрешение по частоте
|
8 Гц
|
|
Максимальная скорость сканирования
|
более 2000 МГц/с
(зависит от характеристик
линии управления и ПЭВМ).
|
|
Количество каналов коммутатора
|
4
|
|
Питание
|
адаптер 100-240В, 50 Гц
|
|
Автономное питание
|
встроенный аккумулятор
|
|
Время автономной работы
|
2 часа
|
|
Габариты основного блока
|
270х240х55 мм
|
|
Масса основного блока
|
3,8 кг
|
Базовый комплект (944 500 рублей) в составе:
|
Основной блок
|
1 шт.
|
|
Программное обеспечение "RadiolnspectorRT"
|
1 шт.
|
|
Антенна широкополосная со штативом-струбциной
|
1 шт.
|
|
Кабель управления
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
|
Комплект эксплуатационных документов (техническое
описание и руководство пользователя ПО на одном CD,
паспорт)
|
1 шт.
|
Основной комплект (1 256 500 рублей) в составе:
|
Основной блок
|
1 шт.
|
|
Управляющая ПЭВМ в комплекте
|
1 шт.
|
|
Программное обеспечение "RadioInspectorRT"
|
1 шт.
|
|
Программное обеспечение "RadioInspectorRP"
|
1 шт.
|
|
Антенна широкополосная со штативом-струбциной
|
2 шт.
|
|
Кабель-удлинитель высокочастотный 20 м
|
2 шт.
|
|
Конвертер проводных линий
|
1 шт.
|
|
Радиочастотный переход SMA - N-тип
|
1 шт.
|
|
Сумка-укладка
|
1 шт.
|
|
Кабель управления
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
|
Комплект эксплуатационных документов (техническое
описание и руководство пользователя ПО, паспорт)
|
1 шт.
|
Расширенный комплект (1 793 600 рублей) в составе:
|
Основной блок
|
1 шт.
|
|
Управляющая ПЭВМ в комплекте
|
1 шт.
|
|
Программное обеспечение "RadioInspectorRT" с опцией «DTest»
|
1 шт.
|
|
Программное обеспечение "RadioInspectorRP"
|
1 шт.
|
|
Программное обеспечение "RadioInspectorWiFi-2"
|
1 шт.
|
|
Имитатор сигналов тестовый
|
1 шт.
|
|
Конвертер проводных линий
|
1 шт.
|
|
Антенна широкополосная со штативом-струбциной
|
3 шт.
|
|
Антенна широкополосная направленная
|
1 шт.
|
|
Кабель-удлинитель высокочастотный 20 м
|
4 шт.
|
|
Радиочастотный переход SMA - N-тип
|
1 шт.
|
|
Сумка-укладка
|
1 шт.
|
|
Манипулятор "мышь"
|
1 шт.
|
|
Головные телефоны
|
1 шт.
|
|
Кабель управления
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
|
Комплект эксплуатационных документов (техническое
описание и руководство пользователя ПО, паспорт)
|
1 шт.
|
Дополнительные опции:
|
Антенный коммутатор на 8 каналов в отдельном корпусе
|
86 000 руб.
|
|
Антенна широкополосная со штативом-струбциной
|
28 000 руб.
|
|
Кабель-удлинитель высокочастотный 20 м
|
27 000 руб.
|
|
Программное обеспечение "RadioInspectorWiFi-2"
с радиоприёмным модулем
|
85 000 руб.
|
|
Опция "DTest" к программному обеспечению "RadioInspectorRT"
|
250 000 руб.
|
|
Исполнение в ударопрочном кейсе
|
38 000 руб.
|
|
Антенна СВЧ
|
38 000 руб.
|
|
